数字逻辑和数字系统第一次实验

数电实验实验报告

实验一 多数表决器的设计与实现

一、实验目的

  1. 掌握基于 Vivado 的数字逻辑电路设计流程；

  2. 熟练使用 SystemVerilog HDL 的行为建模方法对组合逻辑电路进行描述；

  3. 熟练使用 SystemVerilog HDL 的结构建模方法对组合逻辑电路进行描述；

  4. 掌握基于远程 FPGA 硬件云平台对数字逻辑电路进行功能验证的流程。

二、实验环境

  1. 操作系统：Windows 10 或 Ubuntu 16.04

  2. 开发环境：Xilinx Vivado 2018.2

  3. 硬件平台：远程 FPGA 硬件云平台

三、 实验原理

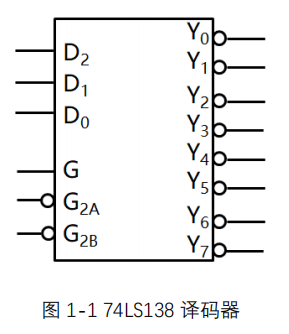

1. 3-8 译码器 — — 74LS138

image-20240413173607981

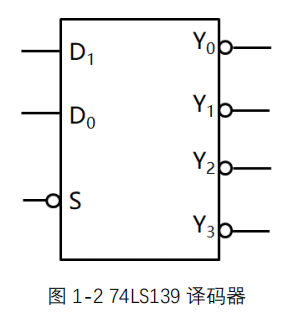

2. 2-4 译码器 — — 74LS139

image-20240413173627842

具体的真值表就不做说明了

四、实验内容和步骤

内容1：（基于集成电路模块）

  1. 根据表 1-1 和 1-2，采用 SystemVerilog HDL 的行为建模方法，完成 74LS138

和 74LS139 两种译码器的设计。

  1. 根据图 1-3 和表 1-4，基于 SystemVerilog HDL 的结构化建模方法，调用

74LS138 和 74LS139 两种译码器，以及若干基本逻辑门，完成 5 输入多数表

决器电路的设计（类似搭积木），并基于 Vivado 完成行为仿真、综合、实现、

生成比特流文件等操作，最终在远程 FPGA 硬件云平台上完成功能验证。

步骤1：（基于集成电路模块）

①首先添加源文件“dec_74LS138.sv”，通过行为建模的方法，设计一个3:8译码器，具体代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
module dec_74LS138(
    input logic G,G2a,G2b,
    input logic [2:0] D,
    output logic [7:0] Y
    );
    always_comb begin
        if(G==0)  Y=8'b11111111;
        else if(G2a==1)  Y=8'b11111111;
        else if(G2b==1)  Y=8'b11111111;
        else begin
            case(D)
            3'b000: Y=8'b11111110;
            3'b001: Y=8'b11111101;
            3'b010: Y=8'b11111011;
            3'b011: Y=8'b11110111;
            3'b100: Y=8'b11101111;
            3'b101: Y=8'b11011111;
            3'b110: Y=8'b10111111;
            3'b111: Y=8'b01111111;
            endcase
        end
    end
endmodule

②然后添加源文件“dec_74LS139.sv”，通过行为建模的方法，设计一个2:4译码器，具体代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
module dec_74LS139(
    input logic S,
    input logic [1:0] D,
    output logic [3:0] Y
    );

    always_comb begin
        if(S == 0) begin
            case(D)
                2'b00: Y = 4'b1110;
                2'b01: Y = 4'b1101;
                2'b10: Y = 4'b1011;
                2'b11: Y = 4'b0111;
                default: Y = 4'b1111;
            endcase
        end else begin
            Y = 4'b1111;
        end
    end
endmodule

③下面通过结构化建模的方法实现五人多数表决器

方法一：

需要：

一个2:4译码器和四个3:8译码器

思路分析：

首先把五个人分为A、B、C、D、E，考虑D和E（分四种情况）

第一种情况：D和E都同意，A、B和C中至少有一人同意灯就亮，即排除A、B和C三个人都不同意的情况(即图中Y8正常，Y5、Y6、Y7均为8'b11111111)

第二种情况：D同意E不同意，A、B和C中至少有两人同意等才亮（假设Y7正常，其余全为8'b11111111)

第三种情况：E同意D不同意，A、B和C中至少有两人同意等才亮（假设Y6正常，其余全为8'b11111111)

第四种情况：E和D的不同意，A、B和C必须都同意

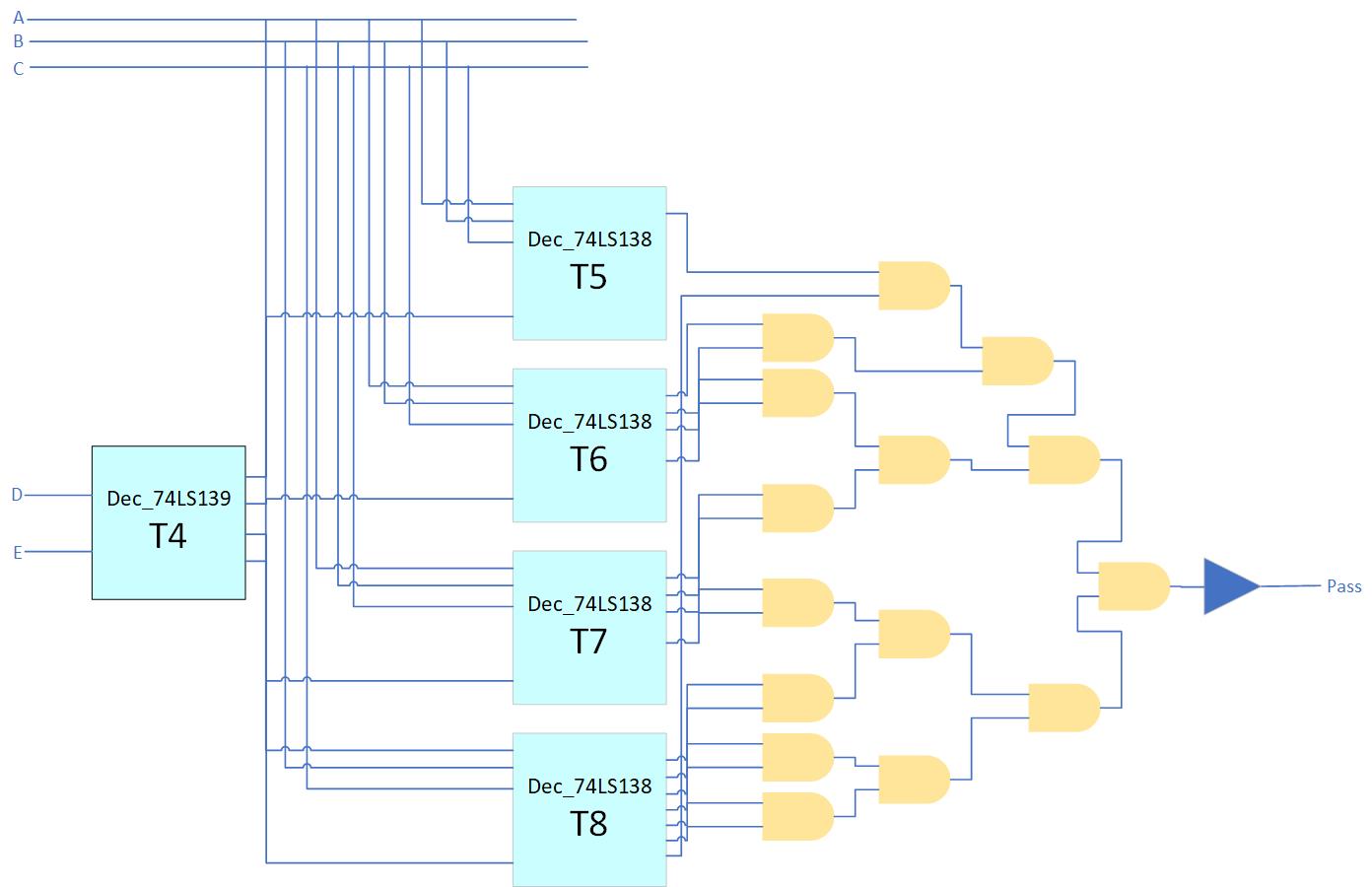

下面是电路图

多数表决器电路图

相应的代码为

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
module voter5(
    input logic [4:0] I,
    output logic pass
    );
    logic G = 1'b1;
    logic G1 = 1'b0;
    logic [3:0] TEMP;
    logic [7:0] Y5;
    logic [7:0] Y6;
    logic [7:0] Y7;
    logic [7:0] Y8;

    dec_74LS139 T4(.S(1'b0),.D(I[4:3]),.Y(TEMP));
    dec_74LS138 T5(.G(G),.G2a(G1),.G2b(TEMP[0]),.D(I[2:0]),.Y(Y5));
    dec_74LS138 T6(.G(G),.G2a(G1),.G2b(TEMP[1]),.D(I[2:0]),.Y(Y6));
    dec_74LS138 T7(.G(G),.G2a(G1),.G2b(TEMP[2]),.D(I[2:0]),.Y(Y7));
    dec_74LS138 T8(.G(G),.G2a(G1),.G2b(TEMP[3]),.D(I[2:0]),.Y(Y8));

    assign pass = ~(Y5[7]&Y6[3]&Y6[5]&Y6[6]&Y6[7]&Y7[3]&Y7[5]&Y7[6]&Y7[7]&Y8[1]&Y8[2]&Y8[3]&Y8[4]&Y8[5]&Y8[6]&Y8[7]);
endmodule

方法二：附加题

需要：

3个3:8译码器

思路分析：

首先把五个人分为A、B、C、D、E，考虑D和E（分三种情况）

第一种情况：D和E都同意，A、B和C中至少有一人同意灯就亮，即排除A、B和C三个人都不同意的情况

第二种情况：判断D是否同意，如果同意，则再至少有两人同意即可；否则至少需要3人同意灯才能亮

第三种情况：判断E是否同意，如果同意，则再至少有两人同意即可；否则至少需要3人同意灯才能亮

第二三种情况可以通过观察A、B和C的输入情况判断相应的输出情况，如A、B和C的输入情况有000,001,010,011,100,101,110,111，其中000,001,010,100这些情况最多只有1人不满足条件（输出为1），所以只需要将这些情况取与，如果全为1，则代表不满足这些情况，自然就满足了至少两人的条件

而3人同意，即A、B和C都同意的情况下，输出的第七位为0

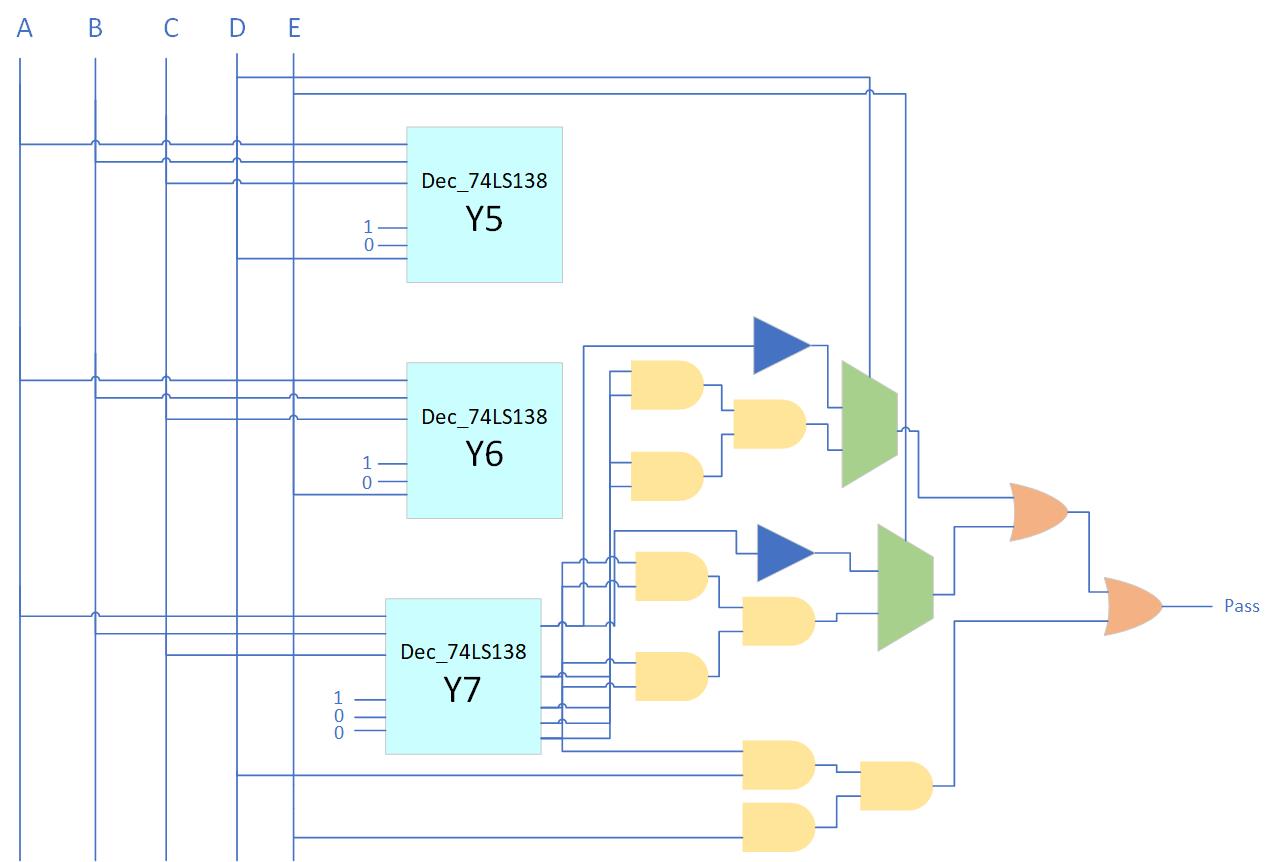

根据上面的分析，我们可以画出相应的电路图（不完整版）

多路表决器电路图——附加题

相应的代码为

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
module voter5(
    input logic [4:0] I,
    output logic pass
    );
    logic G = 1'b1;
    logic G1 = 1'b0;
    logic G2 = 1'b0;
    logic [7:0] Y5;
    logic [7:0] Y6;
    logic [7:0] Y7;
    logic A1,A2,A3;
    dec_74LS138 T5(.G(G),.G2a(G1),.G2b(I[3]),.D(I[2:0]),.Y(Y5));
    dec_74LS138 T6(.G(G),.G2a(I[4]),.G2b(G2),.D(I[2:0]),.Y(Y6));
    dec_74LS138 T7(.G(G),.G2a(G1),.G2b(G2),.D(I[2:0]),.Y(Y7));
    assign A1 = (!((~Y5)|(~Y6)))& (Y7[0]);
    assign A2 = Y5 == 8'b11111111 ? (Y7[0] & Y7[1] & Y7[2] & Y7[4]) : (!Y7[7]);
    assign A3 = Y6 == 8'b11111111 ? (Y7[0] & Y7[1] & Y7[2] & Y7[4]) : (!Y7[7]);
    assign pass = A1 | A2 |A3;
endmodule

④编写测试程序

添加测试文件"voter5_tb.sv"，编写相关代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
`timescale 1ns/1ns
module  voter5_tb();
 logic [4:0] I;
 logic  pass;
 integer i;
 voter5 DUT(.I(I),.pass(pass));
 initial begin
   for(i=0;i<32;i=i+1) begin
    I=i;
    #20;
    end
 end
 initial begin
 $timeformat(-9,0,"ns",5);
 $monitor("At time %t: I=%b,pass=%b",$time,I,pass);
 end
endmodule

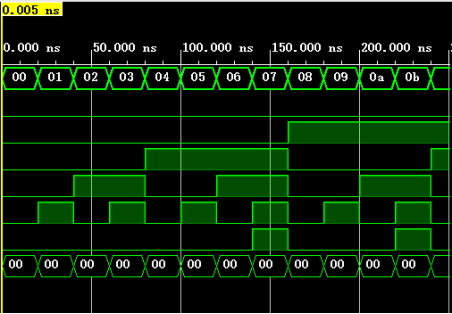

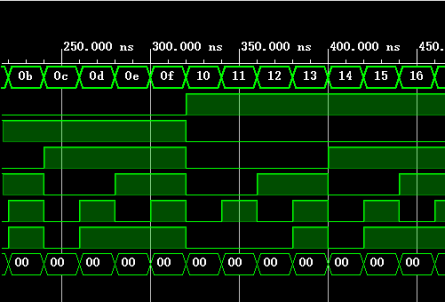

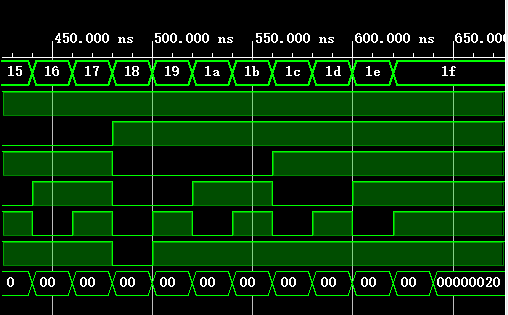

仿真结果:

image-20240418213106251image-20240418213118749image-20240418213318678

⑤编辑约束文件

根据"远程硬件平台管脚对应关系.xlsx"，选择对应的管脚，约束文件（voter_xdc.sv）如下：

1
2
3
4
5
6
7
set_property -dict {PACKAGE_PIN B9  IOSTANDARD LVCMOS33} [get_ports {I[0]}];
set_property -dict {PACKAGE_PIN D11  IOSTANDARD LVCMOS33} [get_ports {I[1]}];
set_property -dict {PACKAGE_PIN B11  IOSTANDARD LVCMOS33} [get_ports {I[2]}];
set_property -dict {PACKAGE_PIN B12  IOSTANDARD LVCMOS33} [get_ports {I[3]}];
set_property -dict {PACKAGE_PIN A10  IOSTANDARD LVCMOS33} [get_ports {I[4]}];

set_property -dict {PACKAGE_PIN K13  IOSTANDARD LVCMOS33} [get_ports {pass}];

确认无误后，再分别综合、实现、生成bin文件。

⑥远程云端硬件实验平台验证

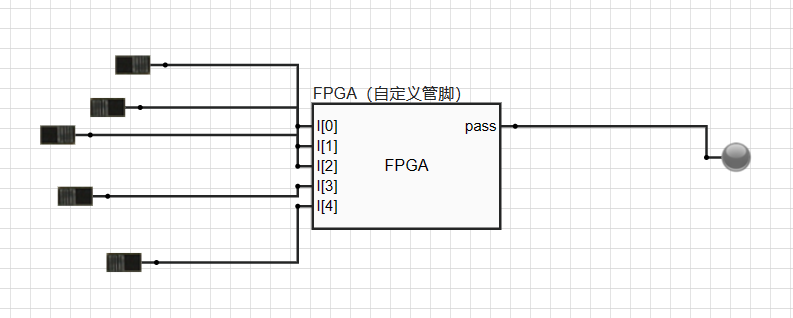

自定义管脚：

输入管脚分别为I[0]、I[1]、I[2]、I[3]、I[4]，位宽均为1BIT，连接的管脚分别为0、1、2、3、4

输出管脚为pass，位宽为1BIT，连接的管脚为4

具体如图：

image-20240413181132483

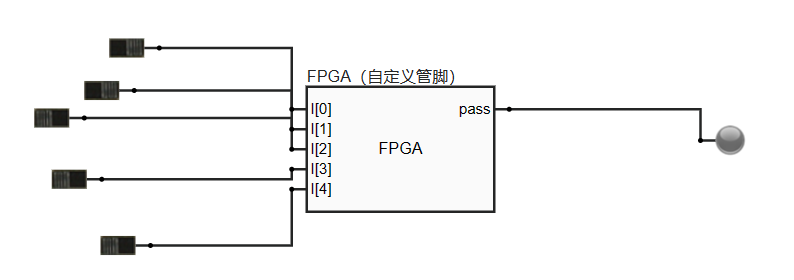

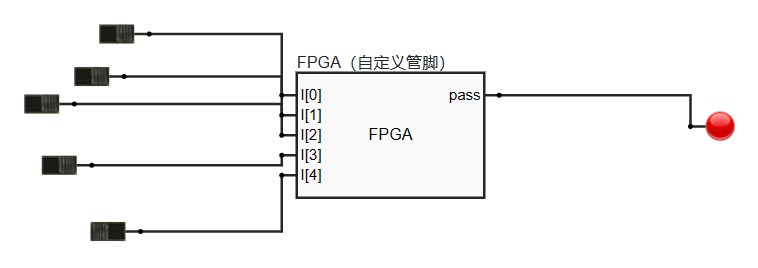

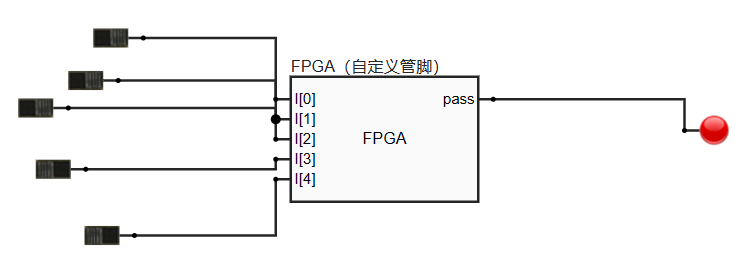

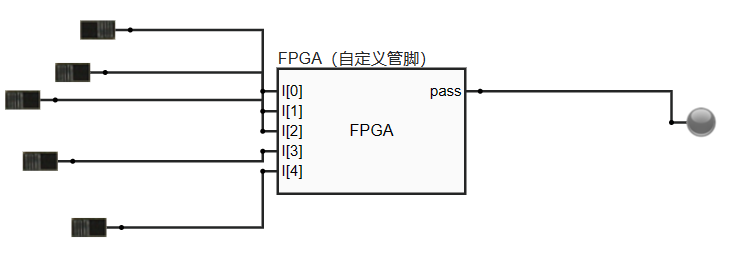

FPGA烧写上传bin文件，然后运行实验，以下是示例

image-20240413181329167image-20240413181342965image-20240413181400790image-20240413181507357

内容 2：（基于行为建模）

  1. 不使用 74LS138 和 74LS139 芯片，直接使用行为建模的方法完成 5 输入多数表决器电路的设计，并基于 Vivado 完成电路的行为仿真、综合、实现、生成比特流文件等操作，最终在远程 FPGA 硬件云平台上完成功能验证。

步骤 2：（基于行为建模）

①思路分析：

可以把输入的值每一位都相加，如果这个sum大于半数，则通过；否则没有通过。代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
//voter5.sv
module voter5(
    input logic [(2*count):0] I,
    output logic pass
    );
    parameter count = 2;
    logic [7:0] mysum;
    integer i;

    always_comb begin
        mysum = 0;
        for (i = 0; i <= 2 * count; i = i + 1) begin
            mysum = mysum + I[i];
        end
        pass = (mysum > count) ? 1'b1 : 1'b0;
    end
endmodule

②测试程序

和内容1中的测试程序一致

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
`timescale 1ns/1ns
module  voter5_tb();
 logic [4:0] I;
 logic  pass;
 integer i;
 voter5 DUT(.I(I),.pass(pass));
 initial begin
   for(i=0;i<32;i=i+1) begin
    I=i;
    #20;
    end
 end
 initial begin
 $timeformat(-9,0,"ns",5);
 $monitor("At time %t: I=%b,pass=%b",$time,I,pass);
 end
endmodule

结果如下：

image-20240418213106251image-20240418213118749image-20240418213318678

③编辑约束文件，综合、实现并生成bin文件

④远程平台验证

结果如下：

image-20240413181329167image-20240413181342965image-20240413181400790image-20240413181507357

五、实验总结

注意附加题已在上面的步骤1：（基于集成电路模块）中给出

本次实验对于我而言，在结构化建模构造五人表决器时还是有一定难度的，通过查阅相关资料，目前已经学会了两种方法来构造；

对于行为建模而言较为简单，也是基础题型。

另外，由于第一次使用vivado和远程硬件平台，相关操作不太熟练，耗费了大量的时间，希望以后能够多加练习。

注意，以下代码是错误的

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
module dec_74LS139(
    input logic S,
    input logic [1:0] D,
    output logic [3:0] Y
    );

    assign Y = 4'b1111;

    always_comb begin
        if(S == 0) begin
            case(D)
                2'b00: Y[0] = 0;
                2'b01: Y[1] = 0;
                2'b10: Y[2] = 0;
                2'b11: Y[3] = 0;
            endcase
        end
    end
endmodule

具体原因是不能现在always_comb外部定义Y，然后内部进行赋值；同时if..else语句不完整，case没有default
