本次实验由于华为云服务器欠费，没有使用openGauss数据库，而使用的是自己电脑的postgresql

一、实验介绍

本实验通过阅读和分析 openGauss 中与 B+树索引构建相关的实现源代码，理解和验证索引的构建流程、使用方法与系统开销。首先回顾索引结构与 B+树索引的原理，总结 CREATE INDEX 语句的用法，通过浏览 openGauss 中 btree 索引构建的相关源代码，实践 btree 索引的具体工程实现。通过一系列实验，对 btree 索引构建、索引与查询执行计划的关联、索引相关系统表、索引的作用与开销有更加深刻的认识和理解。通过添加代码的方法，对 btree索引构建过程中的关键环节信息进行输出，进一步理解索引结构的原理与实现。

本实验的实践内容涉及到 B+树索引在 openGauss 中的具体实现，实验内容较多且综合性较强。如添加的代码引入错误，需要通过“编辑——编译——测试——调试”的迭代步骤进行耐心排错，查找问题所在，增强系统软件的调试能力。

二、实验目的

理解索引结构与 B+树索引的原理。
掌握在 openGauss 中用 CREATE INDEX 语句构建索引的基本方法。
理解在 openGauss 中 btree 索引的构建流程及其在源代码中的实现。
理解索引构建与查询执行计划的关联。
了解在 openGauss 中与索引构建相关的系统表信息。
理解索引的作用与开销。
掌握在 openGauss 中添加代码输出 btree 索引相关信息的方法。
掌握使用 pageinspect 插件分析索引页面的方法。
了解与本实验相关的函数与结构体的源代码。

三、实验步骤和结果

（一）构建btree索引

1.2.3.准备工作

CREATE TABLE users
(
 u_id varchar(20), -- 用户 id
 u_passwd varchar(20), -- 密码
 u_name varchar(10), -- 真实姓名
 u_idnum varchar(20), -- 证件号码
 u_regtime timestamp -- 注册时间
);

4.创建函数 gen_hanzi，用于生成随机汉字。

CREATE OR REPLACE FUNCTION gen_hanzi(INT) RETURNS TEXT AS $$
DECLARE
res TEXT;
BEGIN
 IF $1 >=1 THEN
 SELECT string_agg(chr(19968+(random()*20901)::int), '') INTO res
 FROM generate_series(1,$1);
 RETURN res;
 END IF;
 RETURN NULL;
END;
$$ LANGUAGE plpgsql STRICT;

5.设置随机数种子

1	SELECT setseed(0);

6.向 users 表中插入 100 行随机生成的元组。

CREATE OR REPLACE FUNCTION gen_hanzi(n INT) RETURNS TEXT AS $$
DECLARE
    res TEXT;
BEGIN
    IF n >= 1 THEN
        SELECT string_agg(chr(19968 + (random() * 20901)::int), '') INTO res
        FROM generate_series(1, n);
        RETURN res;
    END IF;
    RETURN NULL;
END;
$$ LANGUAGE plpgsql STRICT;

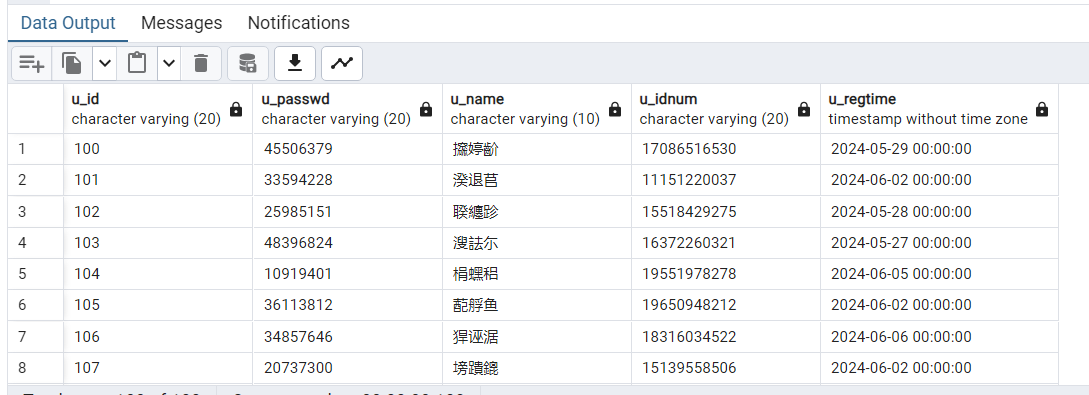

7.查看 users 表中的数据，结果显示如下。

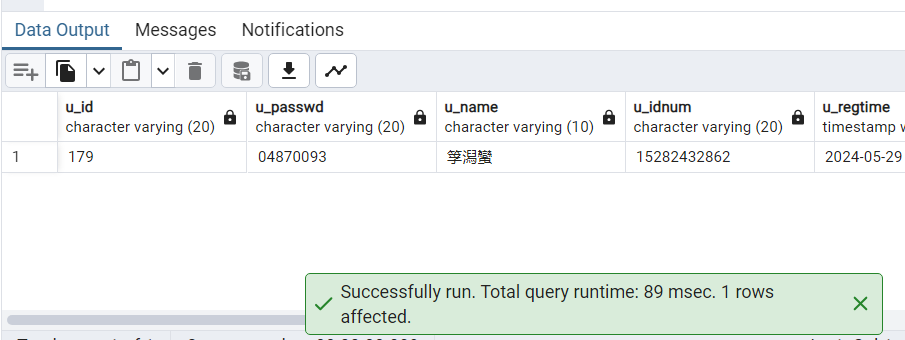

9.执行 SQL，查询指定姓名的 users 表元组。

1	SELECT * FROM users WHERE u_name = '筟潟蠻';

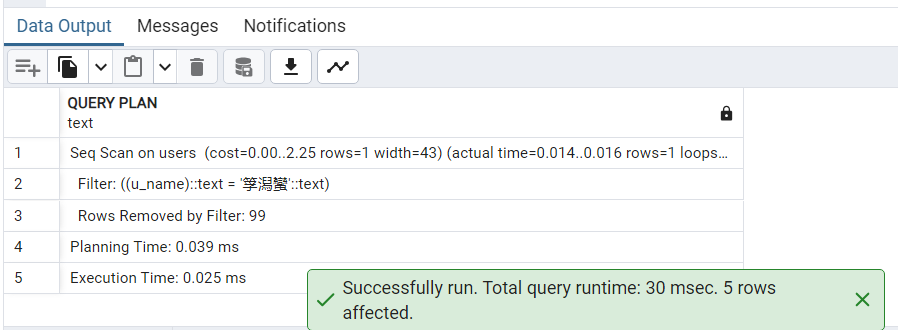

10.查看上述查询语句的查询执行计划以及执行时间。

1	EXPLAIN ANALYZE SELECT * FROM users WHERE u_name = '筟潟蠻';

总时间为0.039+0.025=0.064ms

11.执行 CREATE INDEX 语句，在 users 表上对于 u_name 列构建 btree 索引。

1	CREATE INDEX usersidx ON users USING btree (u_name);

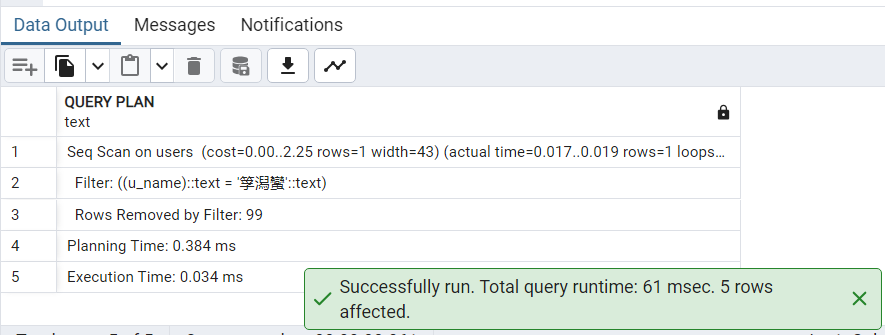

12.再次执行上述 EXPLAIN ANALYZE 语句。

发现查询执行计划没有发生任何变化。仍然采用顺序扫描而没有利用 u_name 上刚创建的索引 usersidx 进行查找。请思考这是为什么？

原因：可能是因为表太小了，对于非常小的表，顺序扫描的开销可能比使用索引更低，因此优化器会选择顺序扫描。

（二）索引相关的系统表

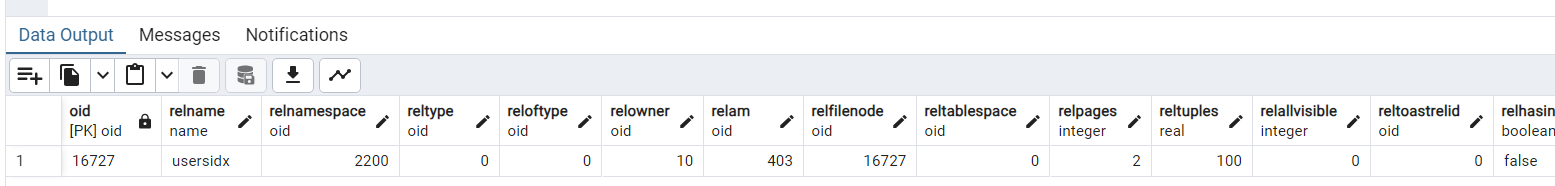

1.查看 pg_class 系统表。

1	SELECT * FROM pg_class WHERE relname = 'usersidx';

2.查看表 users 和索引 usersidx 对应的磁盘文件信息。

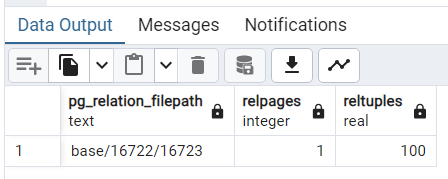

1	SELECT pg_relation_filepath(oid), relpages, reltuples FROM pg_class WHERE relname = 'users';

可以看到，表 users 存储在数据文件夹的 base/16722/16723 文件中，占用一个磁盘页面，有 100 条元组。

可以用同样方法查看索引 usersidx 的磁盘文件信息。

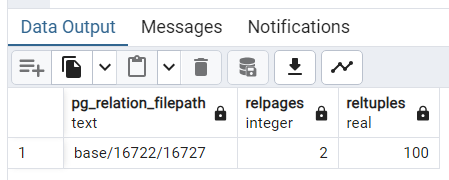

1	SELECT pg_relation_filepath(oid), relpages, reltuples FROM pg_class WHERE relname = 'usersidx';

可以看到，索引 usersidx 的对应文件是 base/16722/16723，占用 2 个页面，有100 个索引项，与表 users 中的元组数量相同。

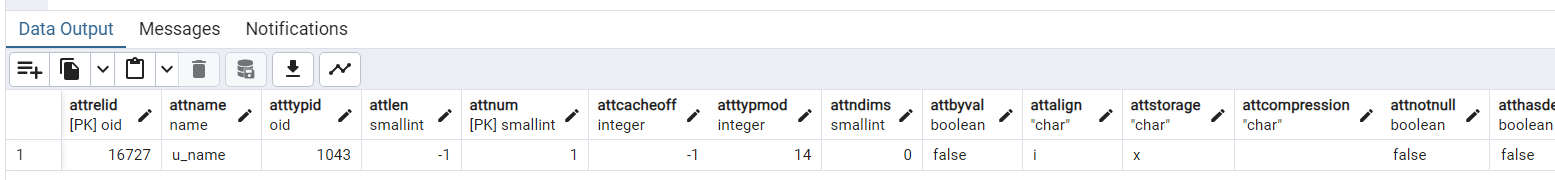

3.查看 pg_attribute 系统表。

1	SELECT a.* FROM pg_class c, pg_attribute a WHERE c.relname='usersidx' and c.oid = a.attrelid;

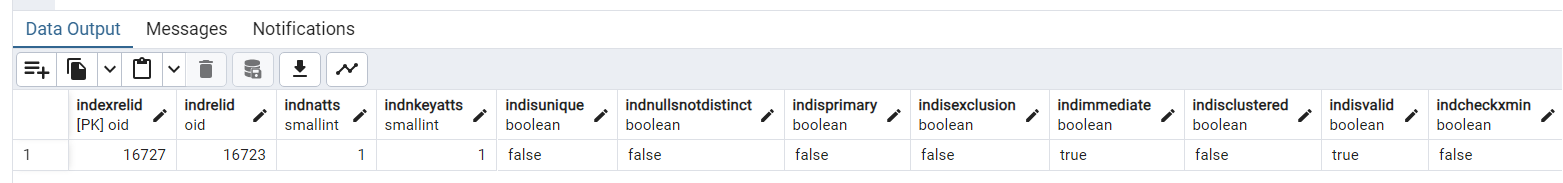

4.查看 pg_index 系统表。

1	SELECT i.* FROM pg_index i, pg_class c WHERE c.relname='usersidx' and c.oid = i.indexrelid;

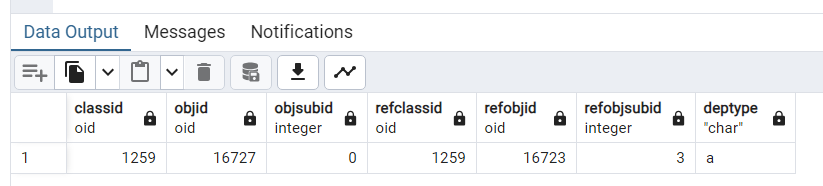

5.查看 pg_depend 系统表。

1	SELECT * FROM pg_depend WHERE objid = 16727;

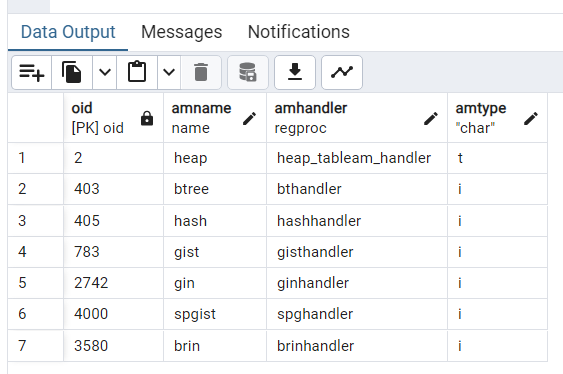

6.查看 pg_am 系统表。

这里pg的am表中的属性有所不同

oid: 索引访问方法的对象ID、amname: 访问方法名称、amhandler: 处理函数、amtype: 访问方法类型

1	SELECT oid, amname, amhandler, amtype FROM pg_am;

（三）索引的作用与开销

1.2.删除和重新创建users表

3.向users表中插入 1000 行随机生成的元组。

DO $$
DECLARE
    i INT;
BEGIN
    -- Set the seed for the random number generator
    PERFORM setseed(0);

    -- Loop through the desired range to insert 1000 rows
    FOR i IN 1000..1999 LOOP
        INSERT INTO users (u_id, u_passwd, u_name, u_idnum, u_regtime) VALUES (
            i,
            to_char(floor(random() * 100000000)::bigint, 'FM09999999'),
            gen_hanzi(3),
            to_char(10000000000 + floor(random() * 10000000000)::bigint, 'FM09999999999'),
            CURRENT_DATE + floor(random() * 15)::int
        );
    END LOOP;
END $$;

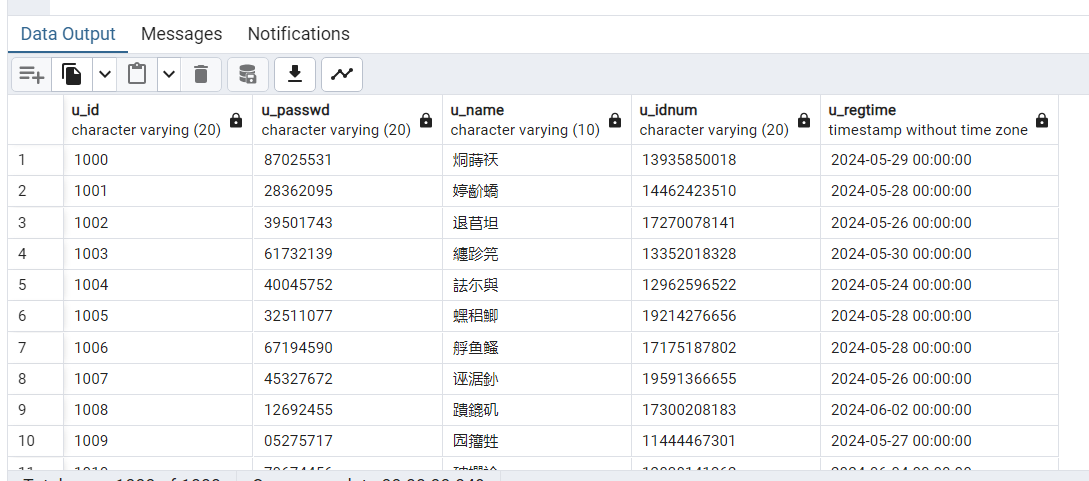

4.查看 users 表中的数据，结果显示如下。

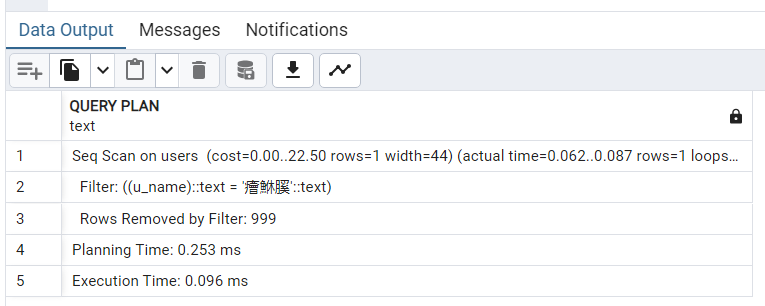

5.执行 EXPLAIN ANALYZE 语句。

1	EXPLAIN ANALYZE SELECT * FROM users WHERE u_name = '癐鮴膎';

6.执行 CREATE INDEX 语句，在 users 表上对于 u_name 列构建 btree 索引。

1	CREATE INDEX usersidx ON users (u_name);

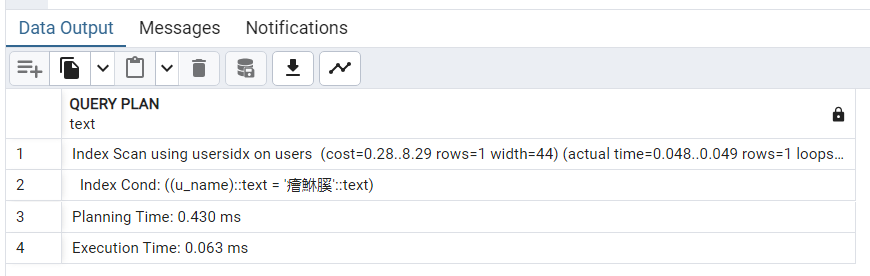

7.再执行 EXPLAIN ANALYZE 语句。

思考：为什么在第一部分中 100 行元组的表上建立的索引在查询中没有发挥作用，而这里在 1000 行元组的表上建立的索引在查询中就被使用呢？

显然前面的猜想是正确的：因为表太小了，顺序扫描的开销可能比使用索引更低，因此优化器会选择顺序扫描。

8.增加表的数据规模

删除并重建users表

向 users 表中插入 100000 行随机生成的元组。

DO $$
DECLARE
    i INT;
BEGIN
    -- Set the seed for the random number generator
    PERFORM setseed(0);

    -- Loop through the desired range to insert 1000 rows
    FOR i IN 1..100000 LOOP
        INSERT INTO users (u_id, u_passwd, u_name, u_idnum, u_regtime) VALUES (
            i,
            to_char(floor(random() * 100000000)::bigint, 'FM09999999'),
            gen_hanzi(3),
            to_char(10000000000 + floor(random() * 10000000000)::bigint, 'FM09999999999'),
            CURRENT_DATE + floor(random() * 15)::int
        );
    END LOOP;
END $$;

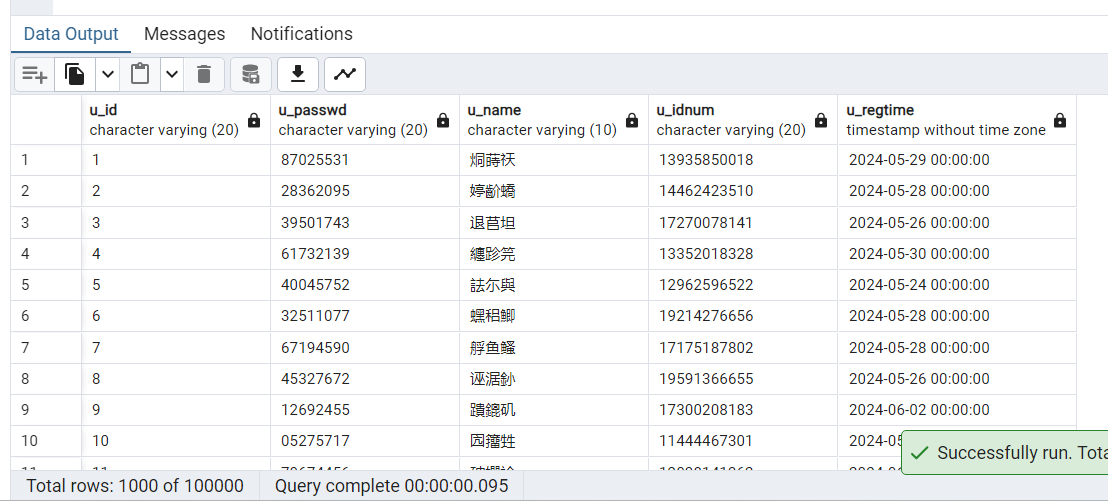

9.查看 users 表中的数据，结果显示如下。

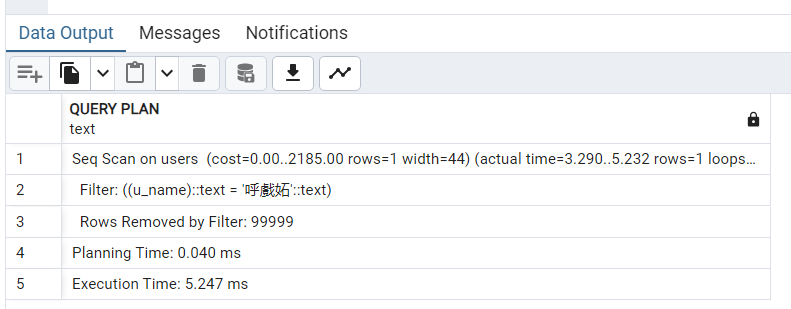

10.执行 EXPLAIN ANALYZE 语句。

1	EXPLAIN ANALYZE SELECT * FROM users WHERE u_name = '呼戲妬';

11.执行 CREATE INDEX 语句，在 users 表上对于 u_name 列构建 btree 索引。

1	CREATE INDEX usersidx ON users (u_name);

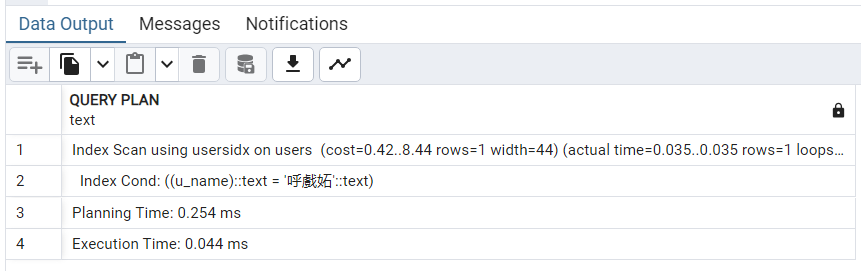

12.再执行 EXPLAIN ANALYZE 语句。

与直接顺序扫描的5.287ms相比，建立索引的查询时间为0.298ms，提升了17倍

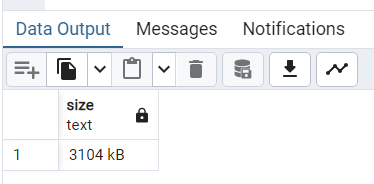

13.查看索引的空间开销。

pg_relation_size 函数可以查看关系表所占用空间的大小。

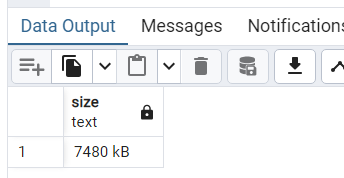

1	SELECT pg_size_pretty(pg_relation_size('usersidx')) AS size;

再看 users 关系表的空间大小。

1	SELECT pg_size_pretty(pg_relation_size('users')) AS size;

14.删除users表，为后面实验步骤做准备。

1	DROP TABLE users;

（四）添加代码：分析 btree 索引构建过程

华为云欠费，此部分暂未完成
