一、协议设计

具体要求：

掌握课本有关 HTTP 的内容；阅读 HTTP/1.1 的标准文档 RFC2616[1]；
搭建编程环境（参见“讲解 PPT-环境安装配置.pptx）；
熟悉 Socket 编程方法；
掌握 lex 和 yacc[7]正确解析消息（message）的方法；
实现简单的 echo web server。

（一）代码源文件架构

文件目录结构

WEBSERVER
│
├── .vscode/
├── cgi/
├── include/
│   └── parse.h
├── obj/
├── samples/
├── src/
│   ├── echo_client.c
│   ├── echo_server.c
│   ├── example.c
│   ├── lex.yy.c
│   ├── lexer.l
│   ├── parse.c
│   ├── parser.y
│   ├── y.tab.c
│   ├── y.tab.h
│   ├── static_site/
│   ├── DockerFile
│   └── Makefile
└── README.md

代码源文件架构分析

根目录文件
- README.md：包含项目的基本信息、使用方法和开发者指南。
- Makefile：用于编译和链接项目中的各个源文件，自动化构建流程。
- DockerFile：用于创建Docker镜像，提供一致的开发和部署环境。
.vscode目录
- 存放VS Code的配置文件，如任务、调试配置等。
cgi目录
- 用于存放CGI（Common Gateway Interface）相关的文件，实现动态网页生成。
include目录
- parse.h：头文件，声明解析器相关的函数和数据结构。
obj目录
- 存放编译生成的中间目标文件（object files），如.o文件。
samples目录
- 存放示例代码或测试样例。
src目录
- 源文件
  - echo_client.c：实现客户端代码，发送请求并接收服务器响应。
  - echo_server.c：实现服务器代码，接收并处理客户端请求，返回响应。
  - example.c：示例代码，用于展示如何使用某些功能或库。
  - lex.yy.c：由lexer.l生成的词法分析器代码。
  - lexer.l：词法分析器定义文件，定义如何将输入的文本流分解为标记（tokens）。
  - parse.c：解析器代码，包含语法分析的实现。
  - parser.y：语法分析器定义文件，使用Yacc或Bison生成解析器。
  - y.tab.c：由parser.y生成的语法分析器代码。
  - y.tab.h：由parser.y生成的语法分析器头文件，包含语法分析器使用的符号常量。
- 静态站点文件
  - static_site/：存放静态网页文件，如HTML、CSS、JavaScript等。

功能模块分析

客户端模块（echo_client.c）
- 实现客户端功能，主要负责发送HTTP请求到服务器并接收响应。
服务器模块（echo_server.c）
- 实现服务器功能，主要负责接收和解析客户端请求，并返回相应的HTTP响应。
- 支持处理GET, HEAD, POST等HTTP方法，并返回相应的数据。
词法分析模块（lexer.l -> lex.yy.c）
- 使用词法分析器将输入的文本流分解为标记，供语法分析器使用。
语法分析模块（parser.y -> y.tab.c, y.tab.h）
- 使用语法分析器解析输入的标记序列，生成对应的语法树或执行相应的操作。
- 结合词法分析器，完成对HTTP请求的解析。
解析模块（parse.c, parse.h）
- 实现具体的解析逻辑，包括解析HTTP头部和消息体。
- 使用前面生成的词法和语法分析器，对输入消息进行全面解析。

消息解析方法

Lex 和 Yacc 介绍

Lex（词法分析器生成器）：
- 作用：负责将输入的字符流分解成一个个标记（tokens），这些标记是语法分析器（Yacc）能够处理的基本单元。
- 工作原理：
  1. 定义词法规则：在.l文件中定义词法规则，描述不同标记的模式。
  2. 生成词法分析器：使用Lex工具读取.l文件，生成相应的词法分析器代码（如lex.yy.c）。
  3. 标记识别：运行词法分析器代码，将输入的字符流转换成标记序列。
Yacc（Yet Another Compiler-Compiler，语法分析器生成器）：
- 作用：负责根据词法分析器提供的标记序列，按照预定义的语法规则生成语法树，或执行相应的动作。
- 工作原理：
  1. 定义语法规则：在.y文件中定义语法规则，描述标记的组合方式。
  2. 生成语法分析器：使用Yacc工具读取.y文件，生成相应的语法分析器代码（如y.tab.c和y.tab.h）。
  3. 语法分析：运行语法分析器代码，解析标记序列，生成语法树或执行解析操作。

消息解析流程

词法分析（Lex）：
- 输入：HTTP请求的字符流。
- 输出：标记序列（如方法名、URL、HTTP版本、头部字段名、字段值等）。
语法分析（Yacc）：
- 输入：Lex生成的标记序列。
- 输出：解析后的语法树，或直接执行相应操作（如存储请求方法、路径、HTTP版本、头部字段等）。
请求处理：
- 根据语法分析器解析的结果，处理不同的HTTP方法（GET、HEAD、POST）。
- 对于未实现的方法，返回501 Not Implemented响应。
- 对于格式错误的请求，返回400 Bad Request响应。

Lex 和 Yacc 工作流程图

+--------------------------+
|     HTTP 请求字符流      |
+--------------------------+
              |
              v
+--------------------------+
|        Lex 词法分析       |
+--------------------------+
              |
              v
+--------------------------+
|        标记序列          |
+--------------------------+
              |
              v
+--------------------------+
|       Yacc 语法分析      |
+--------------------------+
              |
              v
+--------------------------+
|     解析结果或语法树      |
+--------------------------+
              |
              v
+--------------------------+
|     请求处理与响应生成    |
+--------------------------+

二、协议实现

1.消息解析

在使用 ./example /samples/... 进行测试时，发现 start code 中的代码只能解析 request_line 和单个 request_head，无法进一步解析多条 request_head。因此，该代码仅能正确处理 sample_request_example。

为了解析多条 request_head，我们需要修改 parser.y 中的 request_header 解析规则。关键在于正确使用 yacc 中的 | 符号，通过递归解析所有的 request_header。

在消息解析部分，还有一个重要任务是在 parse.c 中处理畸形请求。在 parse.c 中，有一个 TODO 是关于处理畸形请求（Handle Malformed Requests）。

1	//TODO Handle Malformed Requests

为此，我们需要使用 yystart 语句来实现，并在解析完成后使用 memset 清空 buf。

另外，代码中的 malloc 语句一开始只分配了处理一行的内存（malloc(sizeof(request_header) * 1)），为了能够解析多个 request_header，我们需要将其修改为 19 行（malloc(sizeof(request_header) * 19)）。

1	request->headers = (Request_header ) malloc(sizeof(Request_header)19);

具体修改为：

解析规则修改：在 parser.y 中，修改 request_header 的解析规则，使用 | 符号递归解析多条 request_header。

处理畸形请求：在 parse.c 中，使用 yystart 语句处理畸形请求，并在解析完成后使用 memset 清空 buf。

内存分配：将 malloc(sizeof(request_header) * 1) 修改为 malloc(sizeof(request_header) * 19)，以便解析多个 request_header。

2.实现服务端与客户端的通信

服务端与客户端的通信可以分为两个部分：echo_server 和 echo_client。

1）echo_client

Start code 中的 echo_client 部分实现较为完善，但在读取报文时使用了 fgets 函数，这种参数传递方式并不理想。更好的方法是通过 open() 将 argv[3] 中的内容读入 fd_in（文件描述符），然后通过 read() 将 fd_in 和缓冲区写入 readRet。

2）echo_server

在 echo_server 部分，需要实现对 GET、HEAD、POST 请求的 echo 功能，以及对未实现请求返回 501 状态码和格式错误请求返回 400 状态码。以下是状态码的相关描述：

1xx: 报告的 - 接收到请求，继续处理。
2xx: 成功 - 请求成功接收、理解并接受。
3xx: 重定向 - 需要进一步操作以完成请求。
4xx: 客户端错误 - 请求包含语法错误或无法完成。
5xx: 服务器错误 - 服务器无法完成显然有效的请求。

这些状态码和原因短语一起为客户端提供了响应信息，客户端只需检查状态码，不必解析原因短语。

Start code 中的 echo_server 部分已经基本实现，现在需要修改的是服务器在发现还有未处理的报文时的行为。

伪代码实现

以下是服务端处理未处理报文时的伪代码：

while ((readret = recv(client_sock, buf, BUF_SIZE, 0)) >= 1) {
    request = parse(buf, readret, sock)

    if request is NULL:
        send(client_sock, "HTTP/1.1 400 Bad request\r\n\r\n", 50, 0)
    else if request.http_method in ["POST", "HEAD", "GET"]:
        send(client_sock, buf, readret, 0)
    else:
        send(client_sock, "HTTP/1.1 501 Not Implemented\r\n\r\n", 50, 0)

    free(request.headers)
    free(request)
    memset(buf, 0, BUF_SIZE)
}

if readret == -1:
    handle_error(client_sock, sock, "Error reading from client socket.")

if close_socket(client_sock):
    handle_error(sock, sock, "Error closing client socket.")

为了改善 echo_client 的报文读取，使用 open() 将 argv[3] 中的内容读入文件描述符 fd_in，然后通过 read() 将 fd_in 和缓冲区写入 readRet。

在 echo_server 部分，需要实现对 GET、HEAD、POST 请求的 echo 功能，并对未实现的请求返回 501 状态码，对格式错误的请求返回 400 状态码。

在服务器发现未处理报文时，首先通过 parse 函数解析报文，如果请求为空，向 client_sock 发送 "HTTP/1.1 400 Bad request" 响应；如果请求为 POST、HEAD、GET 方法之一，则回显请求内容；否则，向 client_sock 发送 "HTTP/1.1 501 Not Implemented" 响应。最后，释放 request 相关的内存。

最后，修改 echo_server.c 文件的顶部包含 parse.h，以及MakeFile文件确保 parse.h 和 parse.c 在 Makefile 中的依赖关系

三、实验结果和分析

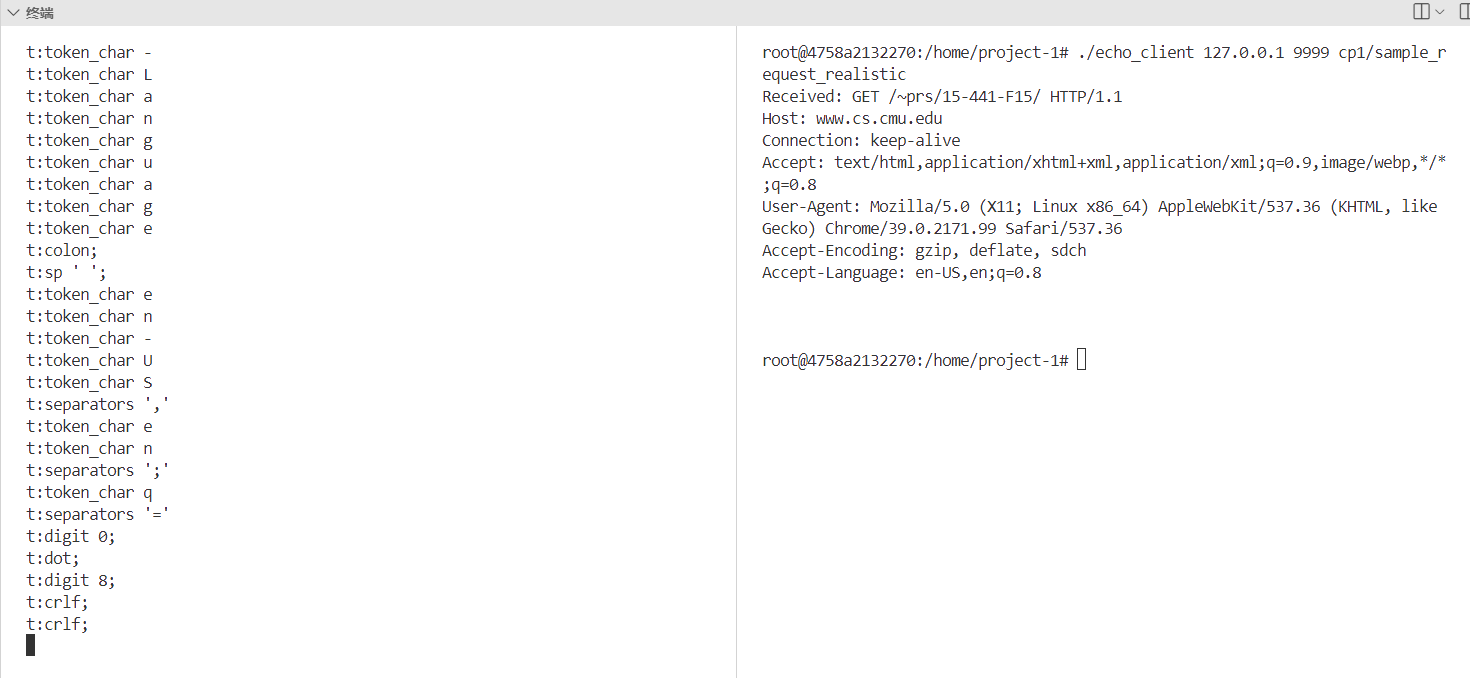

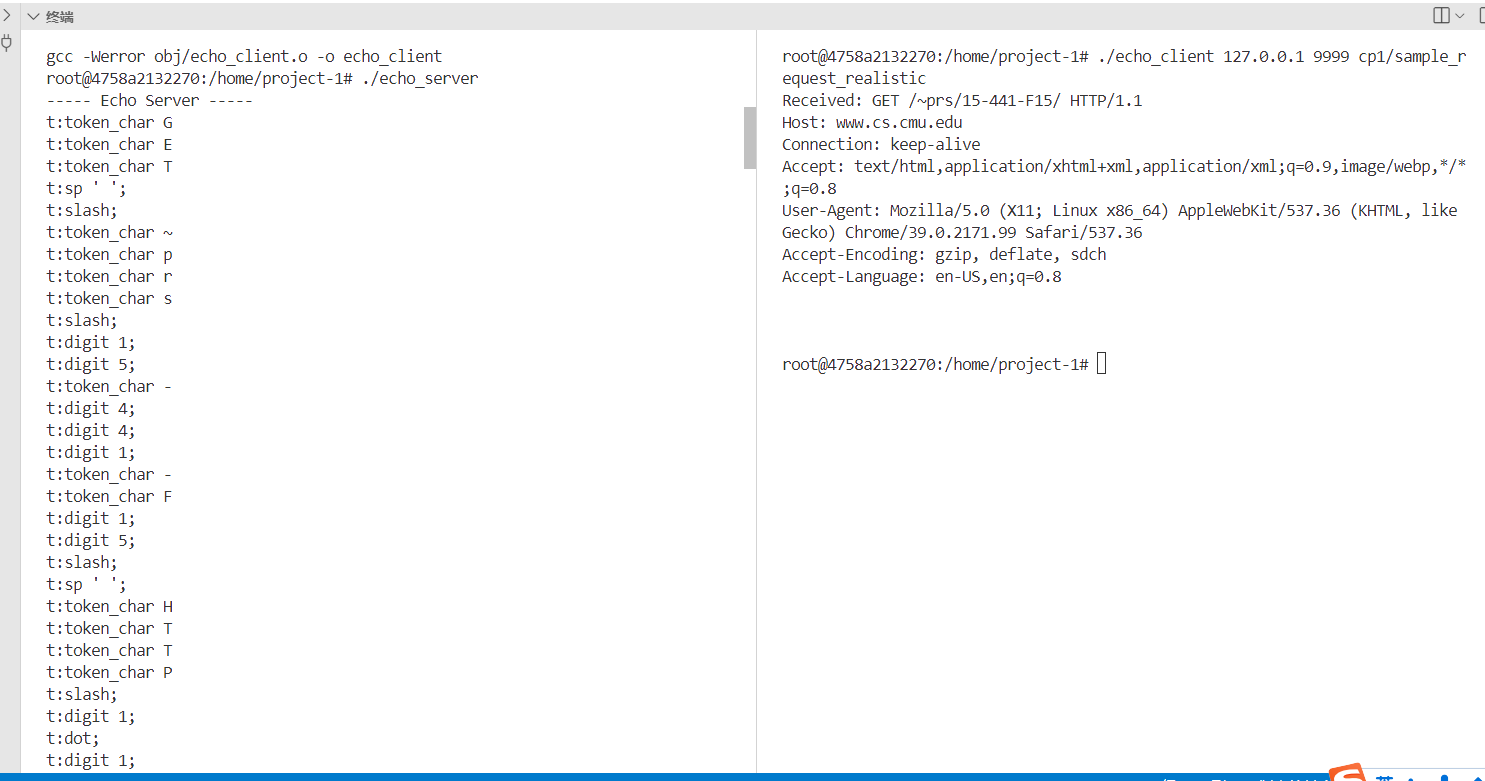

GET

以下分别为 GET 在 server 端（左边）和 client 端（右边）的实验结果。由于server端检查过长，所以只截屏了一部分

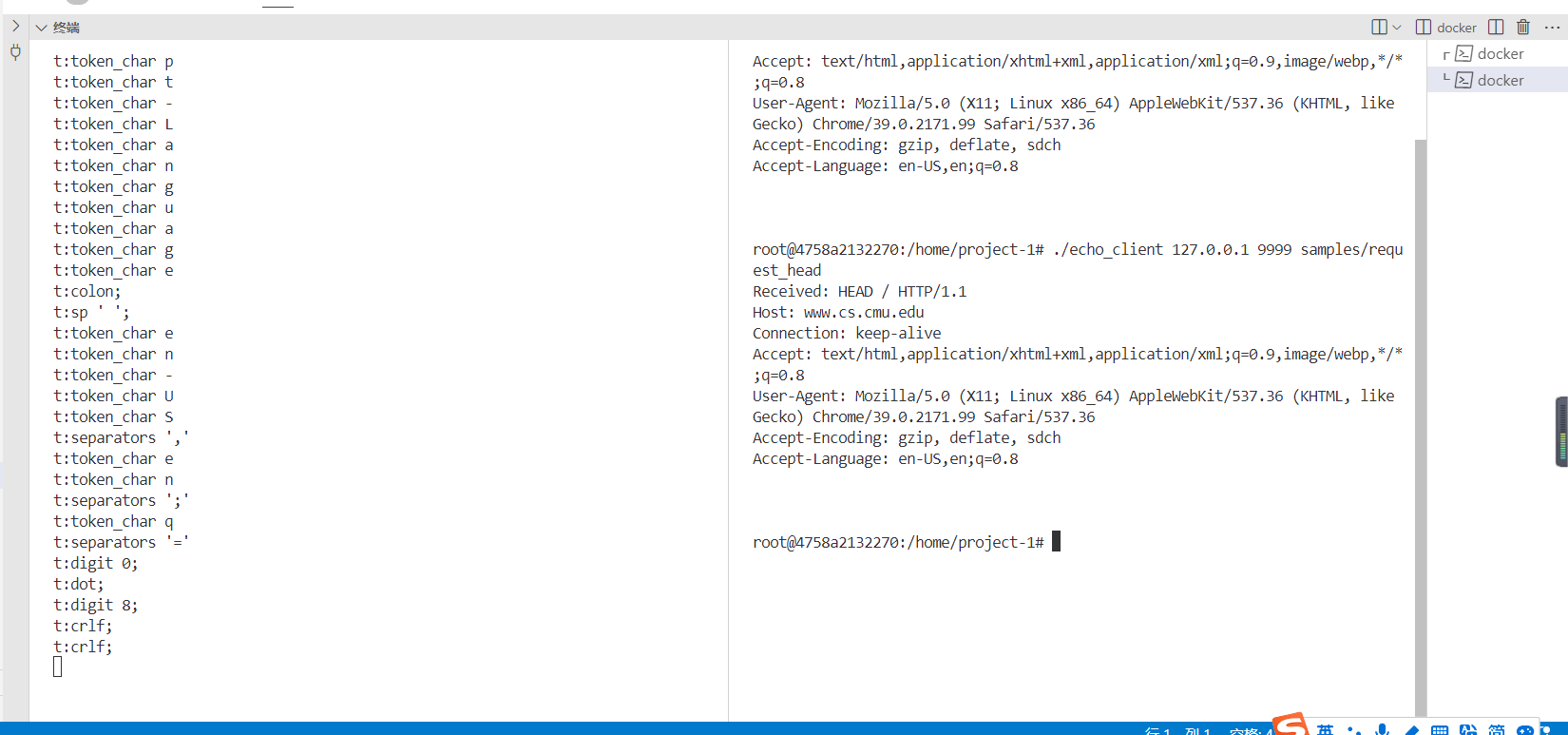

HEAD

下面这个分别为HEAD 在 server 端（左边）和 client 端（右边）的实验结果。

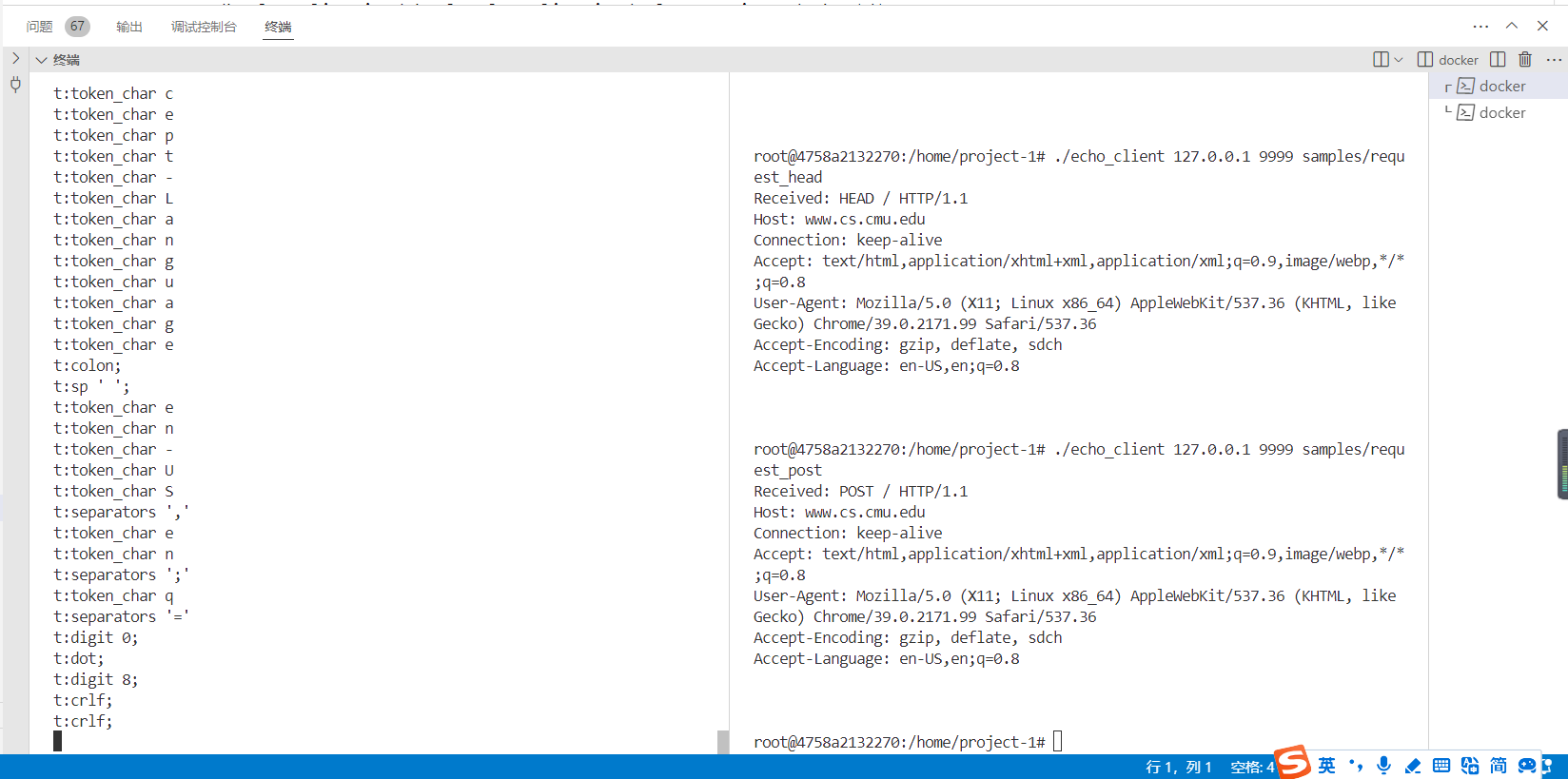

POST

下面这个分别为POST 在 server 端（左边）和 client 端（右边）的实验结果。

以下分别为几个错误类型在 client 端和 server 端的测试结果。

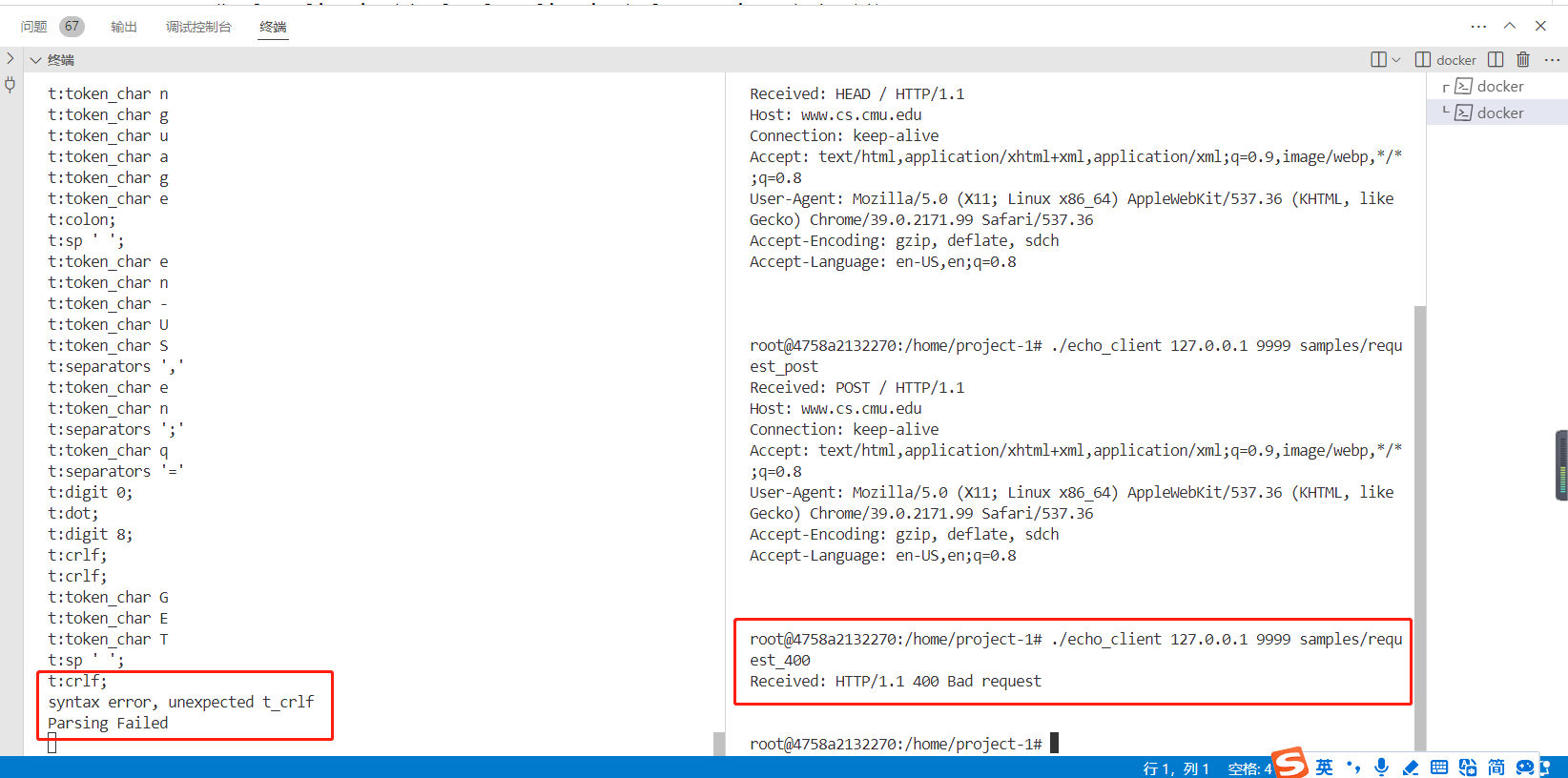

400

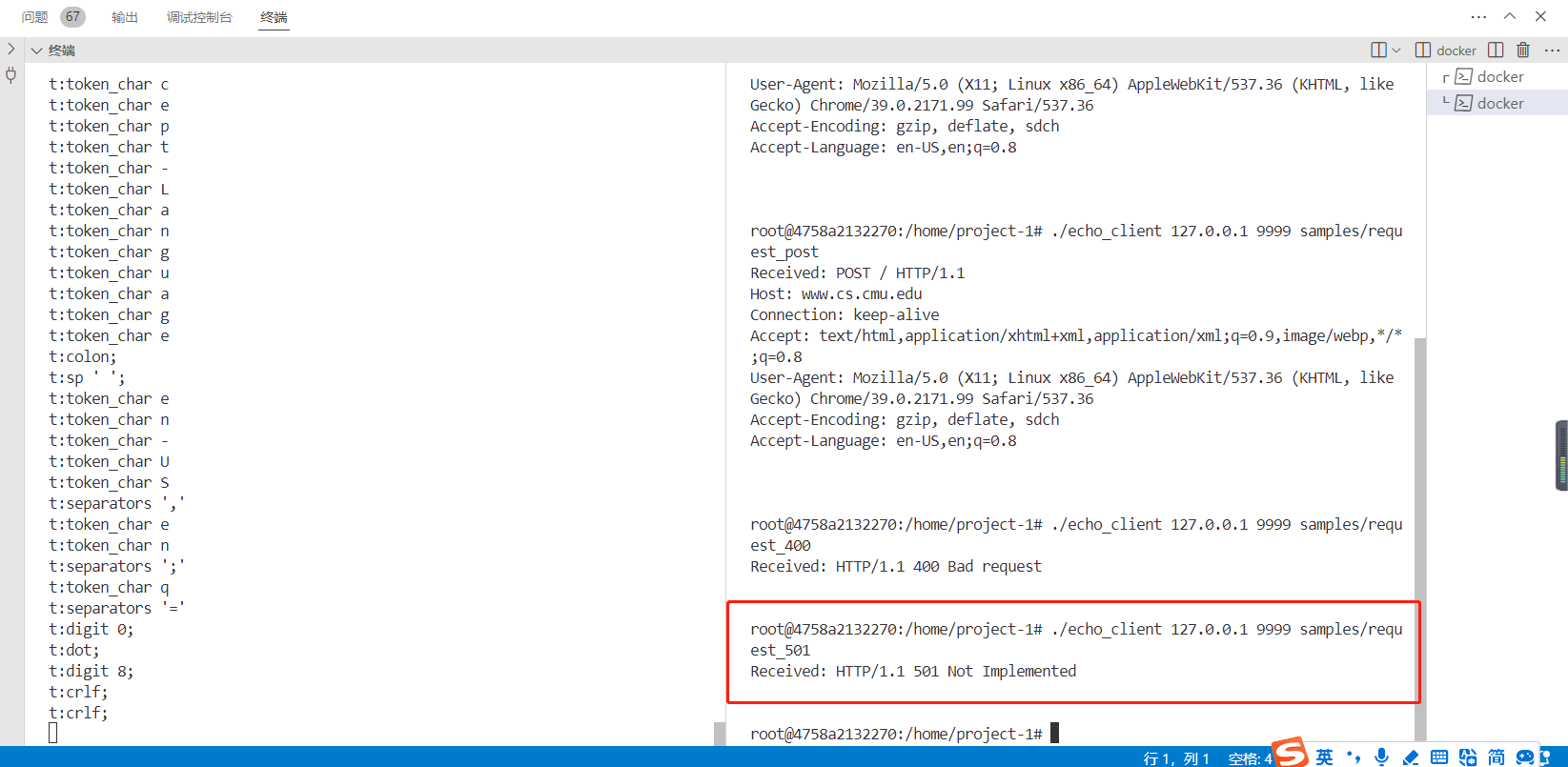

501

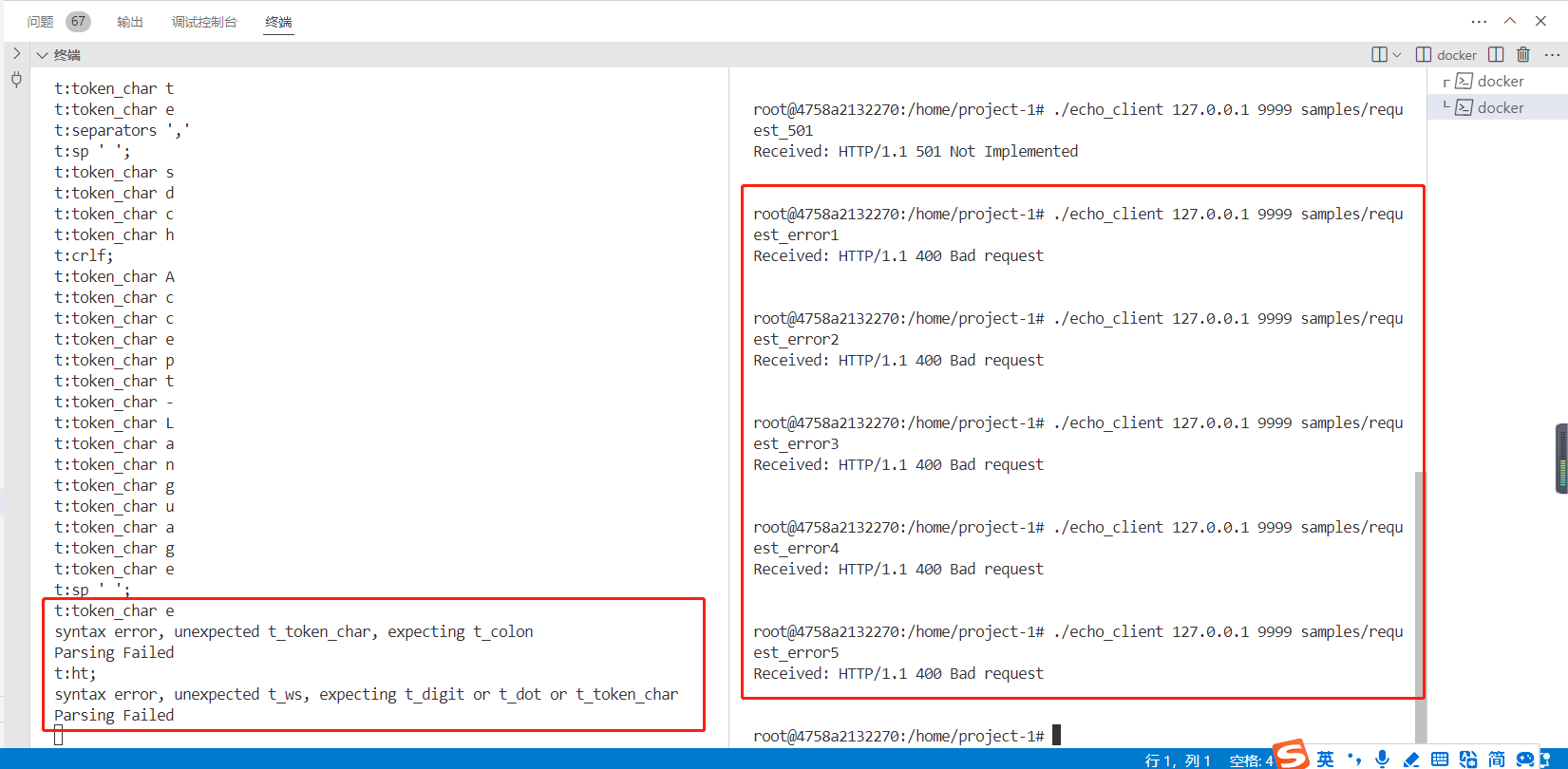

Error

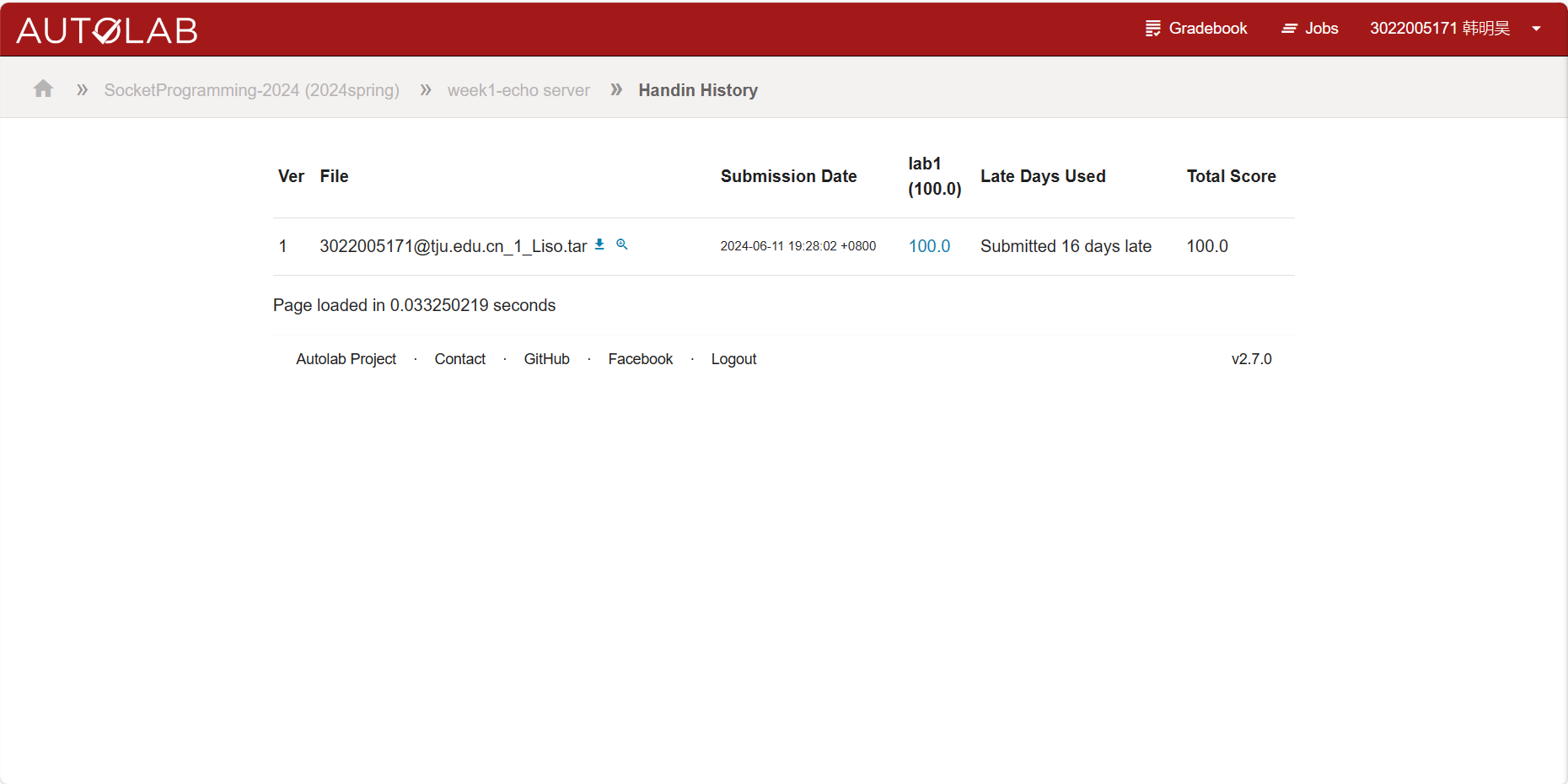

在自动测试平台上的结果如下图所示：

四.进度总结

本周任务完成表

在“完成”“没完成”列对应打“√”

本周任务要求	完成	没完成	备注
1、阅读HTTP/1.1的标准文档RFC2616	√
2、搭建编程环境	√
3、熟悉Socket编程方法；	√
4、掌握lex和yacc正确解析消息（message）的方法	√
5.1实现简单的echo web server。Echo GET, HEAD, POST	√
5.2 响应没有实现的方法	√
5.3 响应错误的方法	√
6、功能测试	√
